- Doskonała niezawodność: zapewnia całkowitą jednorodność łączenia
- Dopasowanie do wszystkich podłoży i kształtów
- Duża odporność na uderzenia
- Rura o długości 600 mm jest specjalnie przystosowana do izolacji o dużej grubości
- Możliwe zamontowanie opaski grzewczej

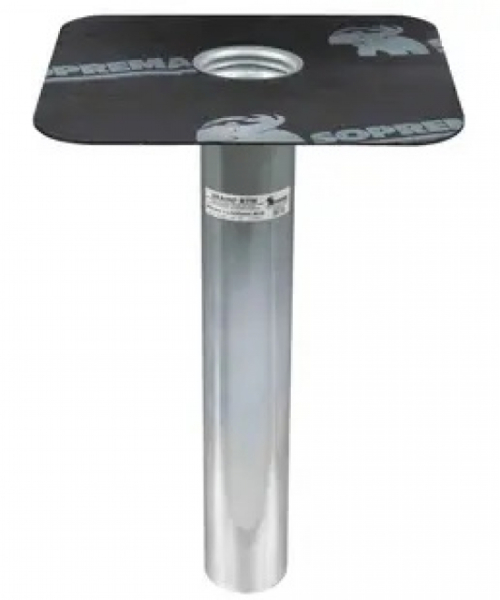

DRAINI BTM jest przeznaczony do odprowadzania wody z dachów, balkonów, tarasów i innych powierzchni płaskich. DRAINI BTM może być montowany jako wpust pionowy oraz jako przepust boczny. Jest w pełni kompatybilny z papami modyfikowanymi SBS produkcji SOPREMA.
- WYKONANIE OBRÓBKI WPUSTU DACHOWEGO DRAINI BTM
Dachy płaskie o dużej powierzchni najczęściej są odwadniane przy zastosowaniu wewnętrznego systemu odprowadzania wód opadowych, składającego się z wpustów dachowych i koryt odwodnieniowych. Wpust dachowy jest elementem odpowiedzialnym za odprowadzenie wody z połaci dachowej. Z tego powodu stanowi on newralgiczny punkt całego pokrycia dachowego. Przy tego typu odwodnieniu, woda powinna mieć zapewniony swobodny spływ do koryta . Ze względu na różnorodność występowania wpustów dachowych powinno się kierować instrukcjami montażu poszczególnych producentów.
Ogólne zasady montażu wpustów są następujące:
- Wpusty dachowe umieszcza się w najniżej położonym punkcie pokrycia dachowego.
- Należy bezwzględnie zapewnić dostęp do wpustów dachowych celem wykonywania przeglądów eksploatacyjnych i technicznych.
- W dachach zielonych montaż skrzynek rewizyjnych SOPRABOARD SK oraz zastosowanie wokół nich opaski żwirowej o szerokości min. 50 cm zapewnia swobodny dostęp do wpustu.
- Wpusty należy umieszczać w odległości minimum 50 cm od attyk lub ścian, ponieważ wpusty przylegające do ścian są trudne w obróbce i łatwo wypełniają się zalegającym śniegiem i innymi zanieczyszczeniami które utrudniają przepływ wody.
- Wokół miejsca osadzenia wpustu dachowego, tj. w promieniu około 30 cm, należy zmniejszyć grubość warstwy termoizolacji o około 3 cm tworząc przegłębienie ułatwiające odprowadzenie wody.
- W przypadku pokrycia wykonanego z dwóch warstw papy kołnierz wpustu (o ile producent nie wskazuje innego rozwiązania) należy umieścić pomiędzy papą podkładową i nawierzchniową.
- W przypadku systemów jednowarstwowych należy najpierw ułożyć arkusz papy podkładowej o wymiarach ok. 1 x 1 m, a następnie przygrzać kołnierz wpustu
- Papę nawierzchniową (w obu przypadkach) przygrzewamy całopowierzchniowo, następnie należy wyciąć otwór odpływowy
1.2 MONTAŻ WPUSTU DRAINI BTM Z KOŁNIERZEM BITUMICZNYM
Włóż wpust DRAINI BTM do otworu w stropie po ułożeniu pierwszej Złóż kołnierz bitumiczny w kształt kieszeni
| Kod produktu | Średnica wylotu (mm) | Wymiary kołnierza (mm) | Długość (mm) |
| 118446 | 50 | 320 x 320 | 600 |
| 118447 | 63 | 320 x 320 | 600 |
| 118448 | 75 | 390 x 390 | 600 |
| 118449 | 85 | 390 x 390 | 600 |
| 118450 | 90 | 390 x 390 | 600 |
| 118451 | 95 | 390 x 390 | 600 |
| 118452 | 100 | 480 x 480 | 600 |
| 118454 | 110 | 480 x 480 | 600 |
| 118455 | 115 | 480 x 480 | 600 |
| 118456 | 120 | 480 x 480 | 600 |
| 118457 | 125 | 480 x 480 | 600 |
| 118458 | 145 | 480 x 480 | 600 |
| 118459 | 155 | 480 x 480 | 600 |
| 118460 | 195 | 480 x 480 | 600 |
NOWOŚĆ!!!
Wpusty o średnicy ⌀ 50, 75, 90, 110 są dostępne także o długości sztucera 800 mm;
szczególnie zalecane do przelewów awaryjnych, gdzie w przekroju attyki mamy zwiększona ilość termoizolacji
| Nazwa | DRAINI BTM |
| KOŁNIERZ | |
| Osnowa | Włóknina poliestrowa nietkana |
| Masa asfaltowa | Bitum modyfikowany elastomerem SBS |
| Grubość | ≥ 2,5 mm |
| Strona wierzchnia | Folia termotopliwa |
| Strona spodnia | Folia termotopliwa |
| Wymiary kołnierza1 | od 320 do 480 mm |
| SZTUCER | |
| Materiał | Rura aluminiowa |
| Grubość | 1,2 mm |
| Średnica2 | 50 do 195 mm |
| Wysokość H1 | 600 mm |
| 1320 x 320 mm dla Ø50, 63 mm 390 x 390 mm dla Ø75 – 95 mm 480 x 480 mm dla Ø100 – 195 mm |
|
| 2 50, 63, 75, 85, 90, 95, 100, 115, 120, 125, 145, 155, 195 mm (50 oraz 63 mm zakończenie rury jest zacięte pod kątem 45º) | |
